一、應用背景

　　目前，國家提倡城鎮老舊小區改造，加強城市的更新，讓人民群眾的居住生活環境質量得到進一步提升。某建筑工作室承接了社區的改造設計任務，按照要求，要在短期內提交設計方案。在社區中有一座歷史建筑需要進行改造，不僅要對外觀進行整飭以符合整體風格，更重要的是要對建筑進行結構性加強，因此要對建筑做全面測繪。由于建筑年久失修，考慮到測繪的安全問題，客戶考慮采用簡單輕便的設備進行掃描測繪。

　　本次掃描的重點如下：

　　數據要全面，內外結構，包括吊頂內部的梁架結構等。

　　彩色點云，色彩還原度盡可能高。

　　外立面的管線、空調機位等設施都要體現。

　　二、測繪方案

　　數據采集

　　現場采集采用徠卡BLK360進行數據采集，通過iPad可以現場控制和顯示實時掃描數據。

　　圖1 徠卡BLK360采集歷史建筑的點云與照片數據

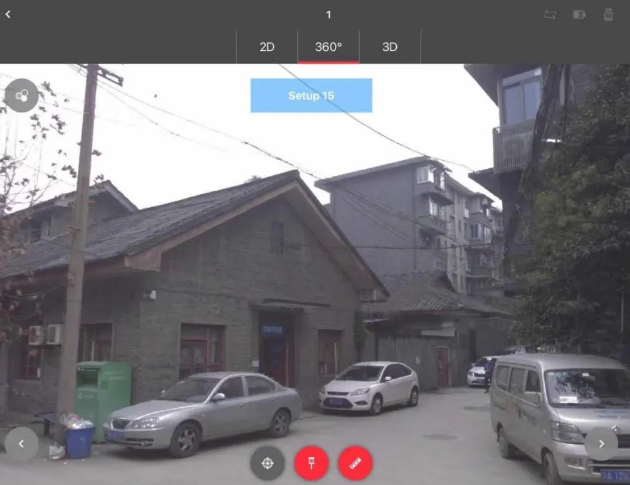

　　圖2 運行在平板上的徠卡Field360 APP可現場實時查看

　　同時，可以在iPad上完成數據預配準，導入軟件后即可自動完成點云數據拼接。

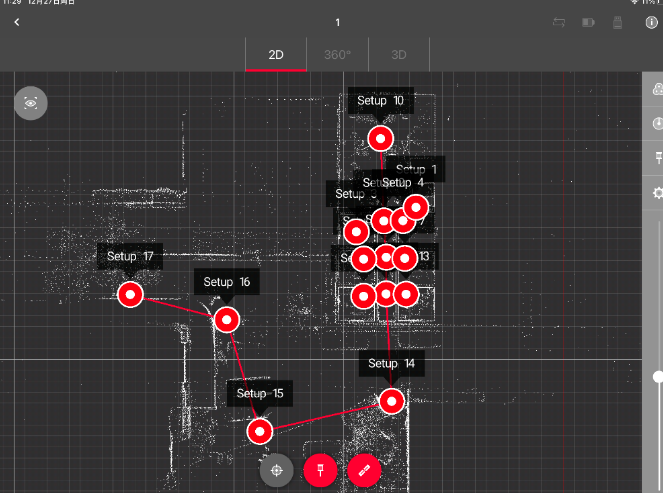

　　圖3 徠卡Field360 APP進行數據現場配準

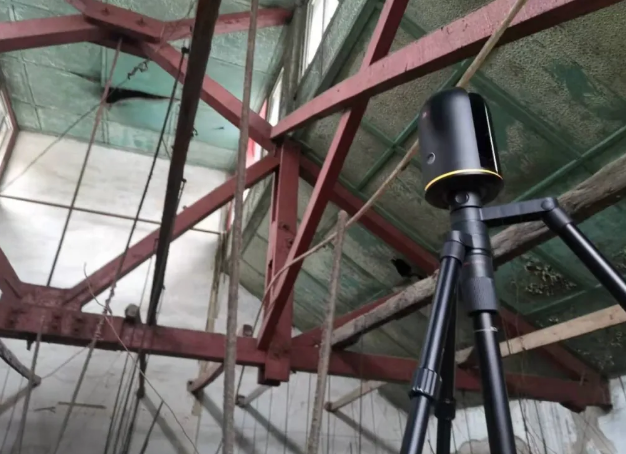

　　吊頂是石膏板，承重有限，徠卡BLK360只需打開一塊石膏板，就可以在這種環境下掃描，獲取梁架數據。

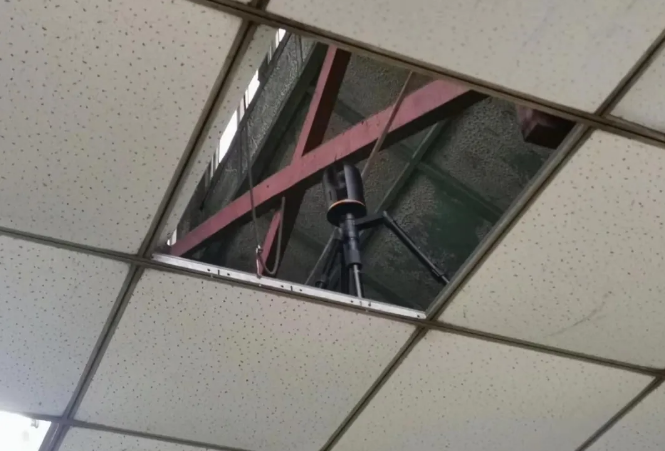

　　圖4 徠卡BLK360在吊頂石膏板上也可作業

　　圖5 徠卡BLK360掃描吊頂石膏板上方空間數據

　　數據處理

　　數據拼接

　　數據拼接是整個環節中比較關鍵的一步，徠卡Cyclone Register360可以自動精確配準數據。

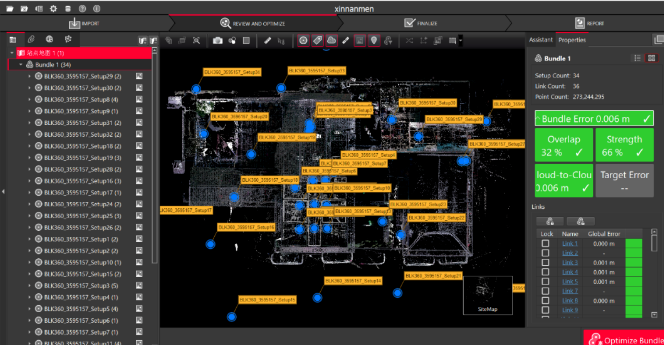

　　圖6 徠卡Register360中完成多測站數據拼接

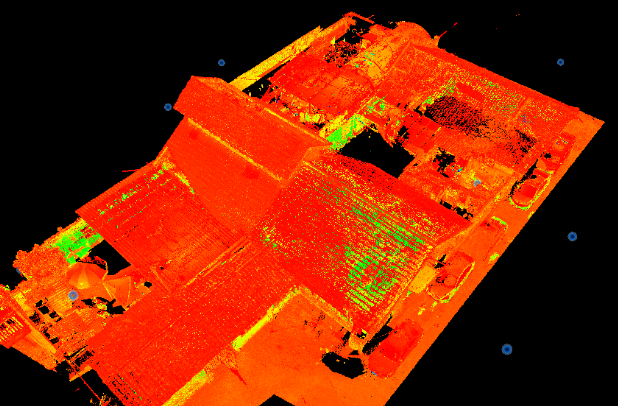

　　圖7 拼接完成的民居整體點云

　　   全景與點云數據融合

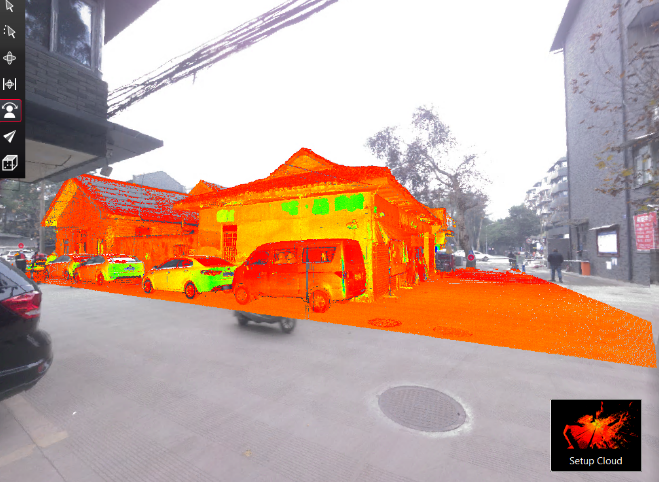

　　圖8 徠卡Register360中呈現的全景圖像與點云

　　數據制圖

　　根據掃描的完整點云，可以在不同的角度進行剖切，即可得到平面、剖面、立面圖，可以全面繪制出建筑的結構信息。

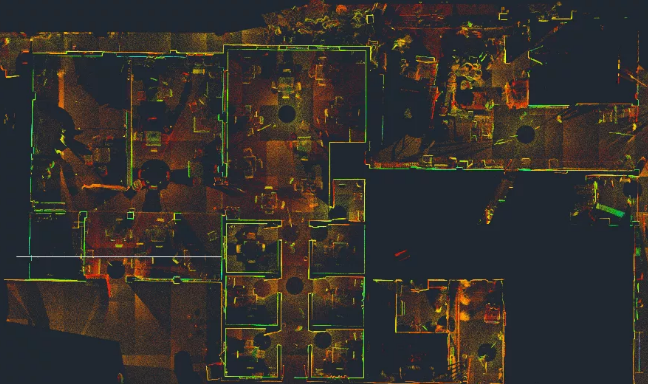

　　圖9 對民居點云進行平面切片

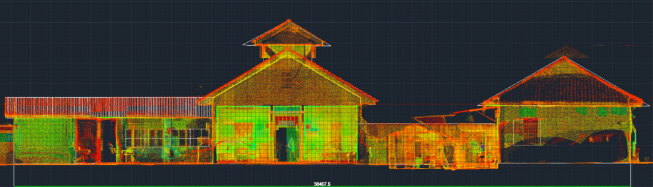

　　圖10 對民居點云進行剖面切片

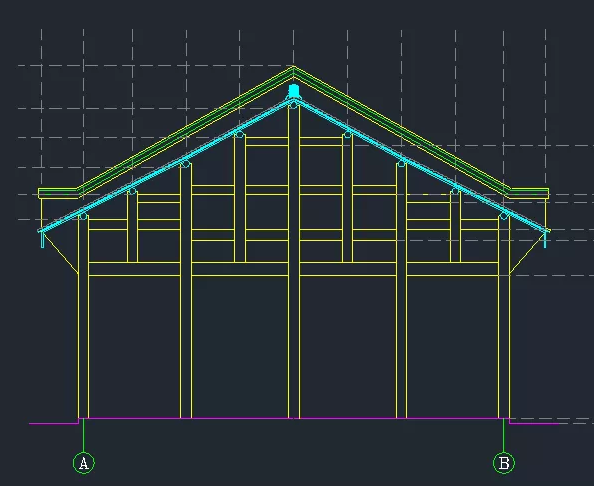

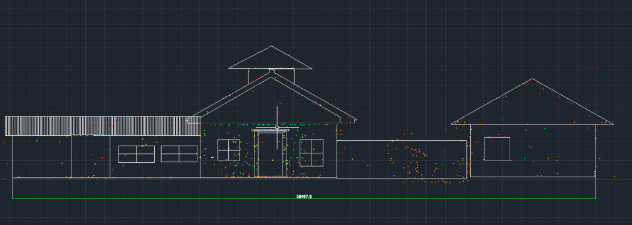

　　圖11 基于民居剖面切片繪制剖面圖

　　三、成果展示

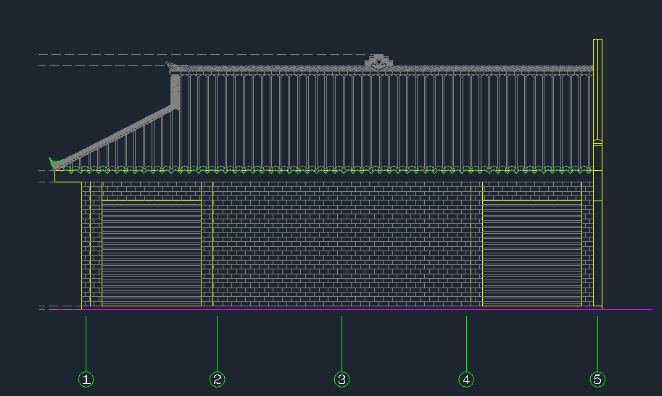

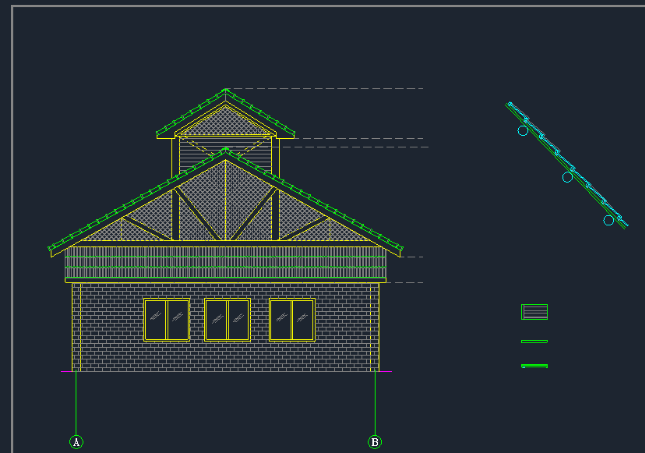

　　圖12  立面圖

　　圖13 立面圖

　　圖14 剖面圖

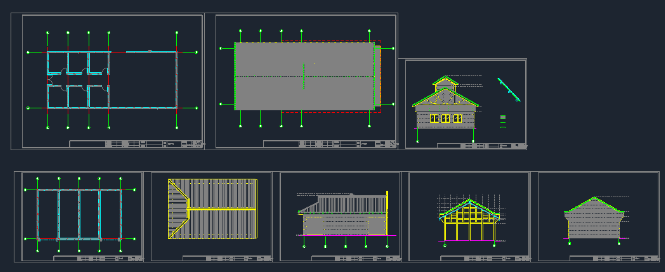

　　圖15 成圖成果

　　四、應用總結

　　激光掃描技術目前已經廣泛應用到建筑測量中，但是在實際測繪過程中，受限于測量環境因素，需要采用不同的設備進行掃描。本案例中，采用徠卡BLK360進行建筑內外掃描，輕松解決了夾層吊頂掃描的難題，不需要額外的升高支架即可完成掃描?？偨Y起來，徠卡BLK360在建筑掃描上有如下優點：

　　幾乎可以在任意地方進行掃描，如輕質吊頂上，狹小的空間中。

　　實時掃描預覽，現場配準，內外業一體化，數據處理簡單高效。

　　使用簡單，只需輕輕一按，點云、全景影像即可獲取，讓數據采集更加輕松。
