道路巡檢系統 千尋馳觀介紹
道路智能巡檢系統是千尋推出的輕量型路面自動化檢測方案,本方案是基于北斗高精度定位及計算機視覺技術打造的道路智能巡檢系統。
系統支持云端檢測和邊緣實時檢測兩種模式。云端模式采用高算力服務器,對用戶巡檢的影像數據進行分析,輸出巡檢報告并落圖展示。邊緣實時檢測模式則是在巡檢車上安裝邊緣計算盒子、高分辨率攝像頭以及加速度位置傳感器,在車輛行駛過程中不斷采集路面影像、位置和加速度數據并進行實時分析,查出路面病害位置、類型,計算病害面積,并將數據通過4G/5G網絡傳到云端,再進行路面PCI、RQI、PQI等參數計算,實現路面病害快速巡查和路況綜合評定,代替日常人工巡檢。
使用道路智能巡檢系統一方面可以提高道路巡檢的工作效率,另一方面可以解決日常公路巡檢評估中路面病害檢測不準確、上報不及時的問題。能夠提升道路運營管理水平,為預防性養護提供數據支撐。通過快速發現道路病害,及時進行維修維護,達到延長道路使用壽命,可減少大修頻次,降低道路整體養護成本。

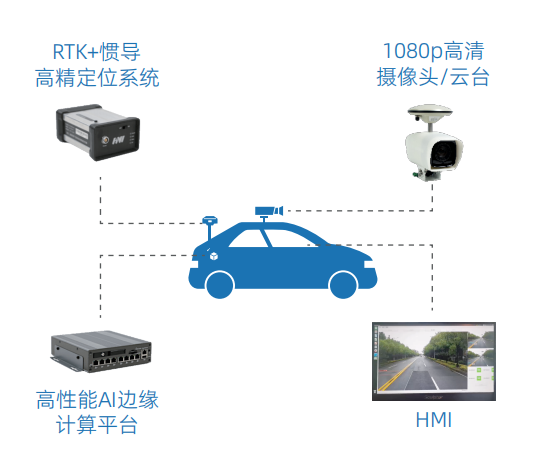

道路智能巡檢系統構成

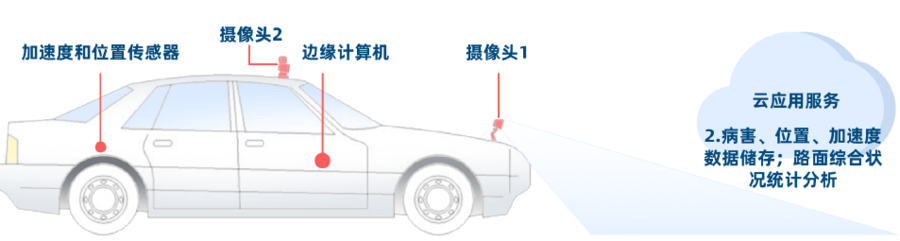

模式1:邊緣病害檢測模式

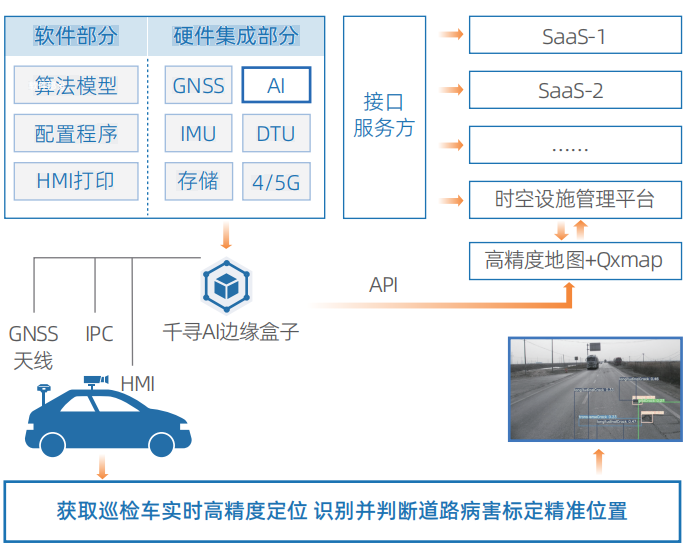

邊緣病害檢測模式,其運行的硬件環境由車載邊緣計算機、攝像頭、傳感器、云端服務器及應用組成。其中車載邊緣計算機負責數據采集和推理研判,云端服務器及應用負責存儲邊緣設備采集的數據并進行路面綜合狀況評估,生成巡檢報告等。
模式2:云端病害檢測模式
云端病害檢測模式,其運行的硬件環境由車載攝像機(含位置和加速度傳感器)、云端推理服務器、云端服務器及應用組成。其中云端推理服務器對用戶上傳的車載攝像機視頻文件進行推理分析,檢測出道路病害,云端服務器及應用負責存儲用戶上傳的路面視頻并進行路面綜合狀況評估,生成巡檢報告等。
3、道路智能巡檢系統解決方案的特點
通過及時發現病害,及時小修保養,可以避免雨水等通過病害進一步滲透侵蝕深層路基。從而減少路面大修頻次、延長大修間隔周期。進而延長路面整體使用壽命,降低整體養護資金和成本。通過本研究成果可以快速及時的掌握道路狀況情況,提前信息共享,統籌規化,減少各部門的重復工作,降低人力、物力、財力的浪費。
主要特點如下:
(1)可及時高效準確地檢出路面病害,降低日常巡檢成本

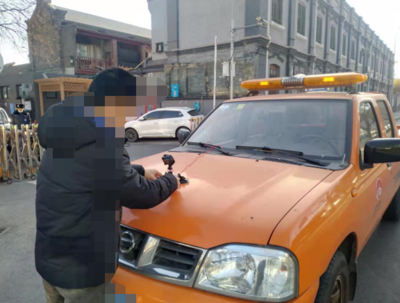

無需特種檢測車輛,一般轎車、SUV甚至公交車搭載設備即可開始巡檢。
AI全自動識別,速度更快、效率更高。
支持90公里/小時下的路面病害檢測。

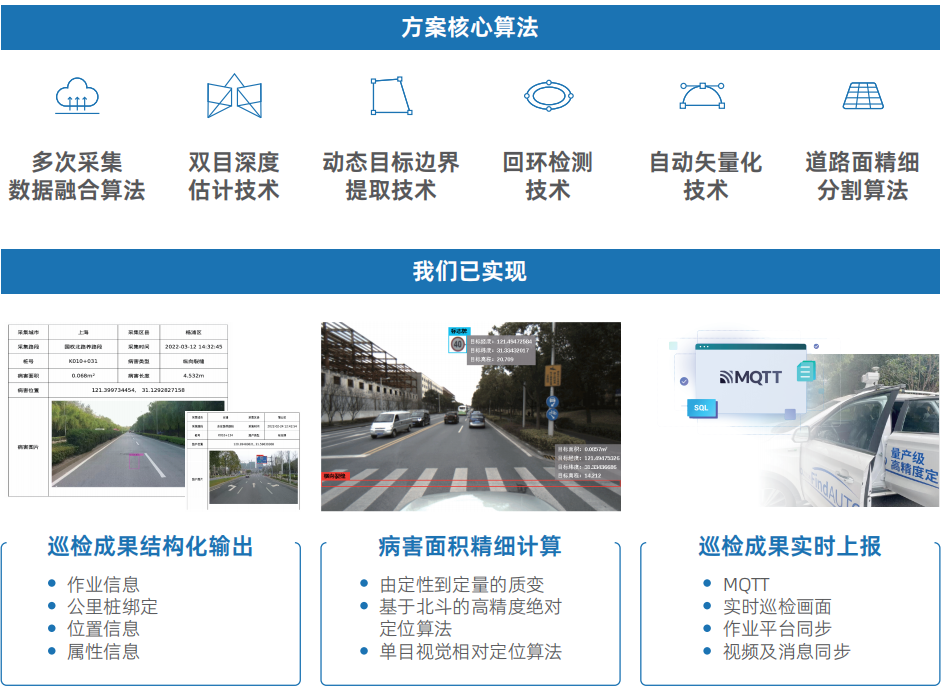

(2)巡檢成果可視化,支持“路面狀況一張圖”
通過路面切片分析,計算每個路段的綜合路況參數,并進行可視化展示。
支持巡檢視頻回放,支持逐個病害確認,更直觀掌握路面病害情況。
可按客戶要求進行個性化定制

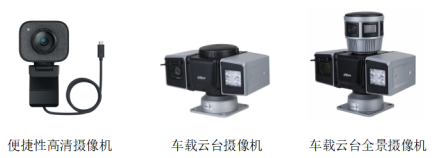

支持多種類型攝像頭,包括易拆卸的小型USB、TypeC攝像頭、云臺、全景云臺以及其他廠商網絡攝像機

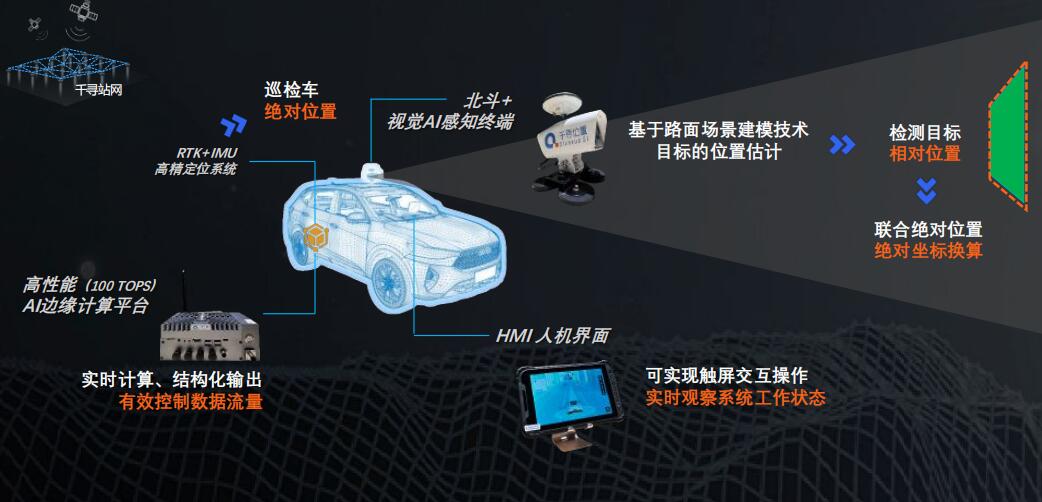

輕量化智能車載采集平臺
國內公路養護現狀
路產管養關注項

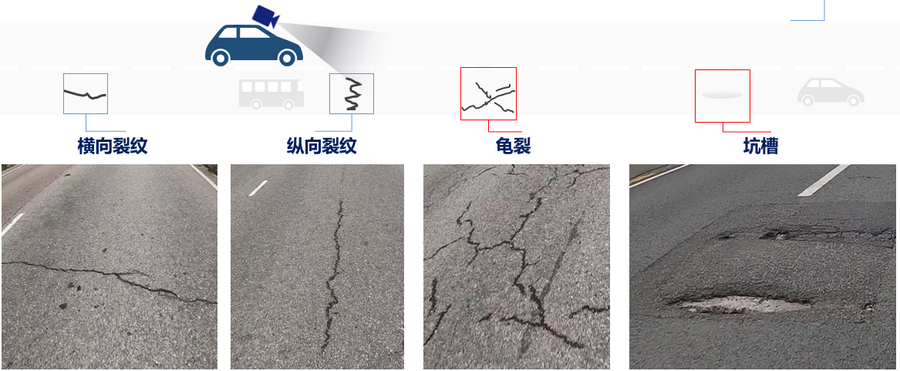

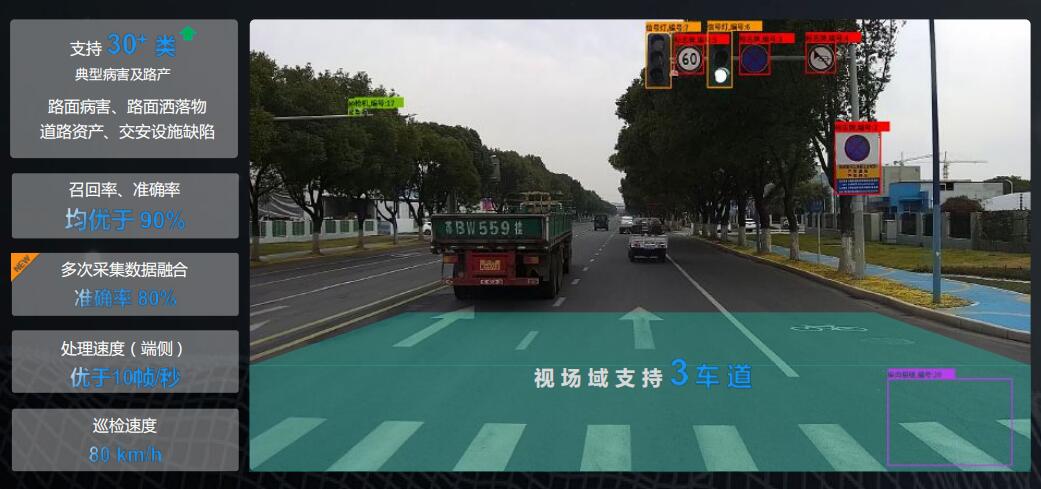

道路病害+路產“端側聯合”智能檢測
支持 14 類典型病害及路產
病害:橫向裂縫、縱向裂縫、網狀裂縫( 龜裂)、坑槽、修補(塊狀、條狀) 路產:交通信號燈、交通攝像頭(槍機、 球機)、交通標志牌(五大類)

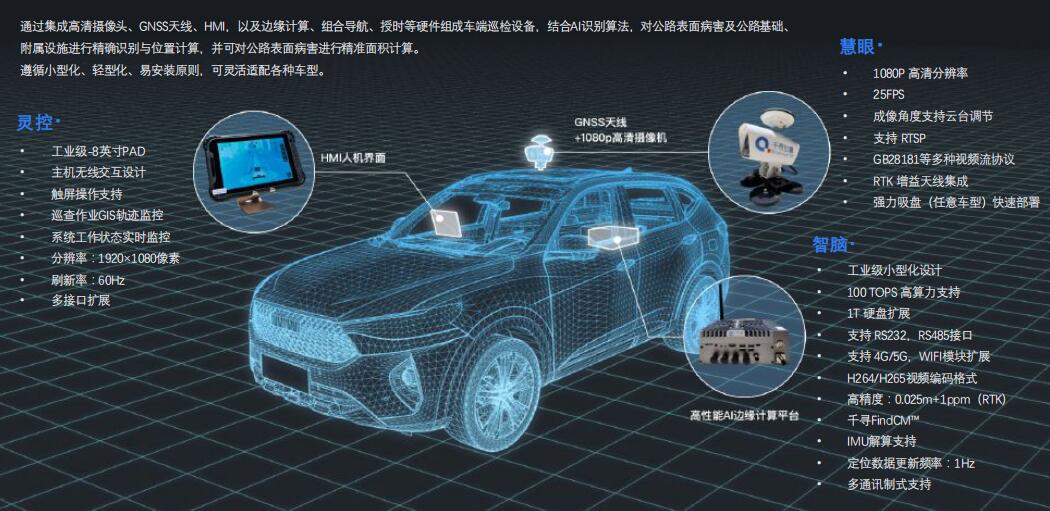

輕量化智能車載采集平臺
道路病害+路產 “端側聯合”智能檢測
應用成果案例
(1)江西省某市交通運輸局:全市智慧管養平臺接入巡路通,下轄每個縣安裝數套巡路通車載設備,通過道路狀況日常化巡查,快速發現并及時處置路面風險,取得良好示范效果。
(2)山東省某市公交公司:采用MINI攝像機配合邊緣計算設備,安裝在公交車內進行路況實時采集和分析,病害一覽表和巡檢報告快速傳遞到道路養護部門,實現低成本路況監測。
(3)新疆某道路養護公司:使用巡路通設備對新疆部分農村公路進行數據采樣和自動化分析,通過云平臺進行數據校核,一鍵生成檢測報告,工作效率提高近20倍,大大降低項目成本。
(4)某省路橋公司:采用GoPro相機作為數據采集設備,將采集的道路影像數據提交智能化道路病害檢測系統進行離線分析,生成配有道路病害實況圖的病害一覽表,傳遞到道路養護部門進行后續處理。工作效率效率提高近10倍,大大降低了日常巡檢成本,降低了職工勞動強度,獲得了良好的應用成果。
道路巡檢系統解決方案請聯系南京環球測繪:
24小時服務熱線: 17351000785(姚經理)(微信同號)
獲得路面精細輪廓的同時,實時輸出路面外包矩形位置
