(天寶)TrimbleSX10三維激光掃描儀在鐵路軌道檢測中的應用
項目總結
南寧某軌道在建中,需快速獲取周邊場景數據并繪制軌道中心線與軌道線,完成與軌道設計圖的對比與檢測分析。由于現場環境限制,遮擋嚴重,全站儀與GPS等常規設備無法快速進行作業,而且其高質量及高精度的要求也為用戶的工作增加難度。而Trimble SX10以其600米掃描距離與無需拼接的優勢能夠完美解決此問題,可快速獲取場景數據進行數據處理。應某設計院要求,天寶官方授權代理商北京麥格天渱科技發展有限公司使用TrimbleSX10 對此項目進行規劃,實施數據采集與分析,完成最終成果提交。
為保證獲取高質量完整的軌道數據,我們先沿著軌道邊周邊走一圈,進行實地勘察,做項目規劃與評估,以確保作業效率和成果質量。
外業流程
控制測量:根據計劃實施數據采集,先使用GPS對軌道兩邊較高地勢位置進行控制點采集,將Trimble SX10架設已知點,后視為軌道對面已知點,完成測站設立。使用全站儀功能對下一站點的控制點進行采集,并使用掃描功能對所選區域進行點云數據采集,以此方式完成整個控制網創建。

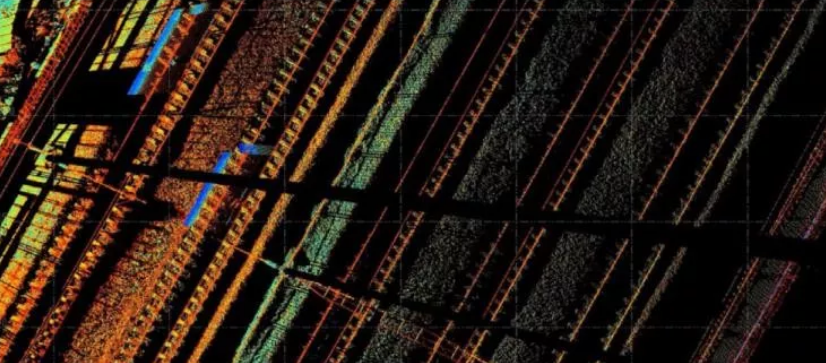

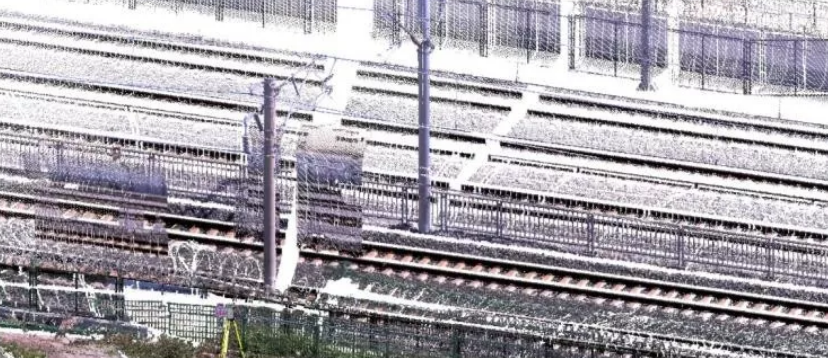

影像、點云采集:在做控制測量的同時完成點云與影像的數據采集,Trimble SX10可以將整個軌道的信息以三維彩色點云的形式展現出來。通過在不同角度進行多方位掃描觀測,確保軌道三維數據的完整性。
內業流程
由于采取已知點架站的方式,因?yàn)闊o(wú)需進行點云拼接,導入即是三維點云。

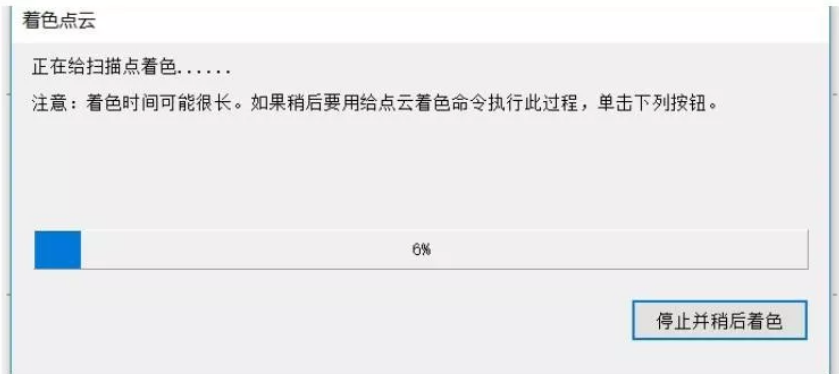

數據導入、著色:使用Trimble Business Center軟件對數據進行導入與著色。

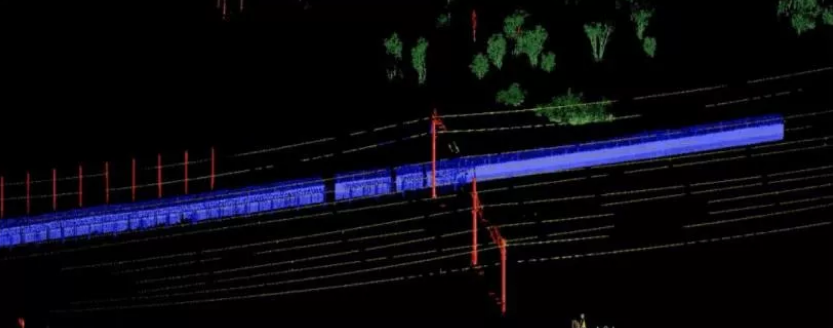

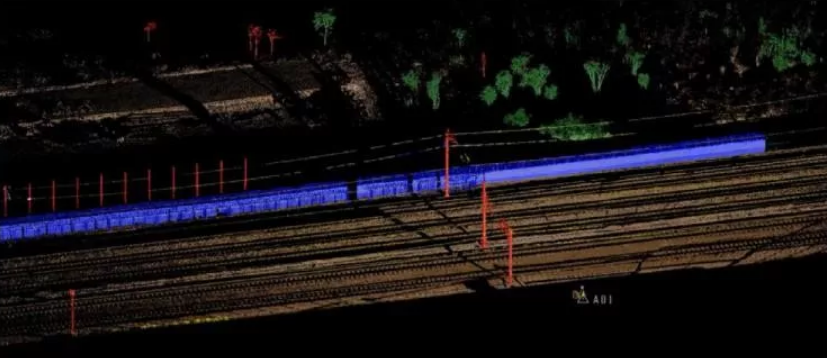

點云自動分類:使用自動分類工具完成建筑、植被、燈桿、地面等分類,完成數據的自動過濾。

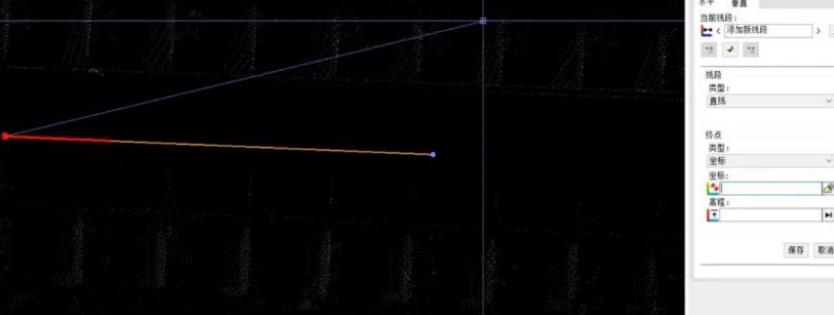

軌道中心線、軌道線繪制:使用自動分類后的數據進行軌道中心線與軌道線繪制。
提取軌面高程:使用創建點工具選取軌面最高點,完成軌面高程提取。
項目總結
高效率:2小時完成數據采集與處理
高精度:無需拼接,無拼接誤差,1″的全站儀工作模式
多功能:輕松解決需要幾臺儀器配合才能完成的任務:控制測量、精細掃描、地理影像獲取
較強的內業軟件:點云編輯、自動分類、多樣化顯示、自動擬合軌道中心線、軌道線CAD圖繪制、任意面切割、影像量測等
更多相關
徠卡TS16全站儀 測量特點及行業應用
徠卡全站儀,總部位于瑞士Heerbrugg,擁有200余年歷史。是全球空間信息技術與解決方案的領導者,以其廣泛的產品系列和不斷創新而在全球享有盛譽,帶動并引領空間測量領域的發展和進步。徠卡測量系統在兩...
國家測繪地理信息局庫熱西調研四川測繪地理信息工作
國家測繪地理信息局局長庫熱西到四川調研測繪地理信息保障服務經濟社會發展情況,在四川測繪地理信息局工作匯報會上帶頭領學習近平總書記在省部級主要領導干部專題研討班開班式上的重要講話精神。調研期間,四川...
道路測量的正確打開方式——ZOOM35全站儀,讓你省心又省力!
國家高速公路網G56楚雄(廣通)至大理高速公路擴容工程第SJ-1標段工程是國家高速公路網G56杭州——瑞麗高速公路云南段的重要組成部...
如何判定混凝土主體結構質量好壞?
【依據GB50204-2015《混凝土結構工程施工質量驗收規范》,混凝土結構子分部工程施工質量驗收,除了觀感質量應合格外,結構實體檢驗也必須合格。】 結構實體檢驗主要針對涉及混凝土結...
全站儀可能已經支持“AR功能”了
對于測量從業者來說,應該都不會忘記測量學課本上對于測量工作的分類:測量工作的服務領域雖十分廣泛,但是本質內容不外乎兩大類,即測定和測設?! y(cè)定可以認為是我們常說道的現實...

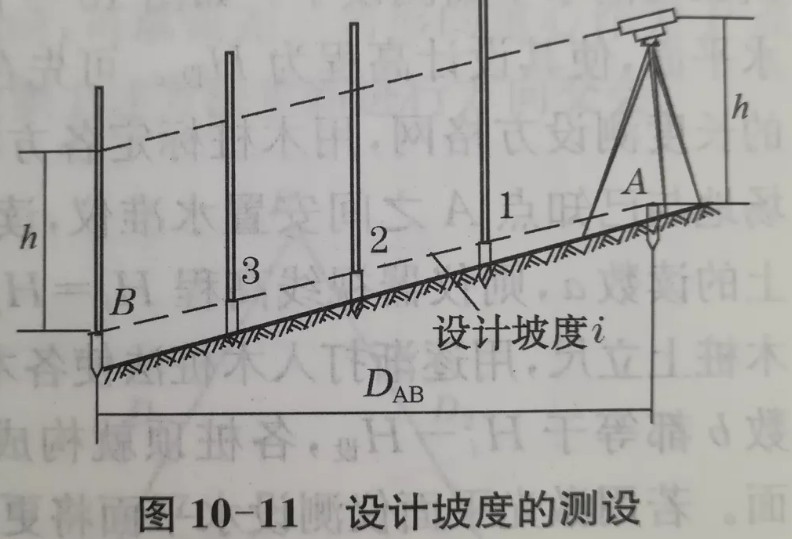

利用水準儀、經緯儀、垂準儀完成設計坡度與鉛垂線的測設
