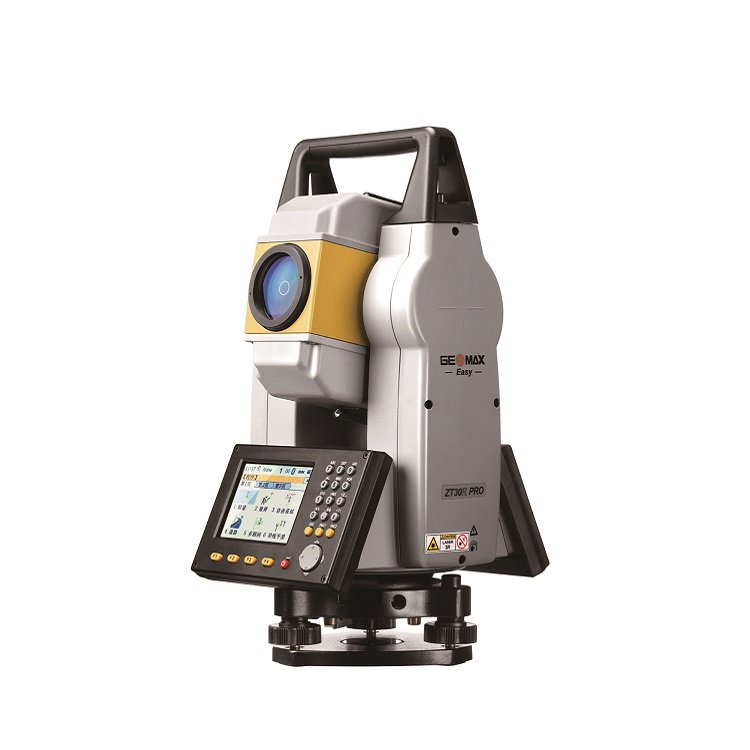

中緯全站儀ZT30R Pro

中緯 ZT30R Pro全站儀使用說明書

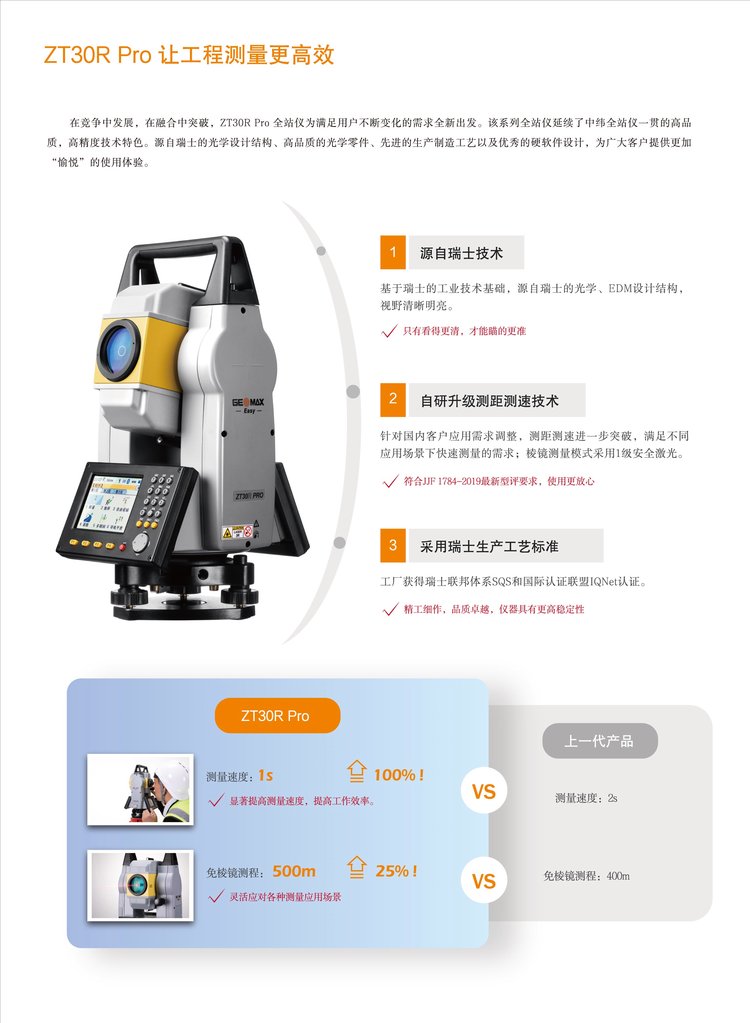

中緯ZT30R Pro 全站儀為滿足用戶不斷變化的需求全新出發。該系列中緯全站儀延續了中緯全站儀一貫的高品質，高精度技術特色。源自瑞士的光學設計結構、高品質的光學零件、先進的生產制造工藝以及優秀的硬軟件設計，為廣大客戶提供更加“愉悅"的使用體驗。

中緯全站儀源自瑞士技術

基于瑞士的工業技術基礎，源自瑞士的光學、EDM設計結構，視野清晰明亮；只有看的更清，才能瞄的更準。

自研升級測距測速技術

針對國內客戶應用需求調整，測距測速進一步突破，滿足不同應用場景下快速測量的需求；棱鏡測量模式采用1級安全激光。符合JJF 1784-2019新型評要求，使用更放心

采用瑞士生產工藝標準

工廠獲得瑞士聯邦體系SQS和國際認證聯盟IQNet認證。精工細作，品質優良，儀器具有更高穩定性。

絕對編碼度盤

采用絕對編碼度盤技術，保證了測量結果精準可靠。

一體式液態光電雙軸補償系統

補償器與豎軸同軸結構，準確完成全方向的補償工作，真實反映儀器實際安平狀態。

3.5英寸超大高清真彩觸摸屏

采用320*240像素（QVGA）高清真彩觸摸屏，結合自主優化的硬件設計成就超低功耗。

人性化的顯示模塊

通過市場調研，結合用戶建議，采用10行顯示模板。

中緯全站儀數據傳輸與存儲

標配USB接口，WIFI無線連接； 標配藍牙，可用于連接手簿、電腦等藍牙設備； 支持U盤熱插拔，即插即用，數據傳輸方便快捷。

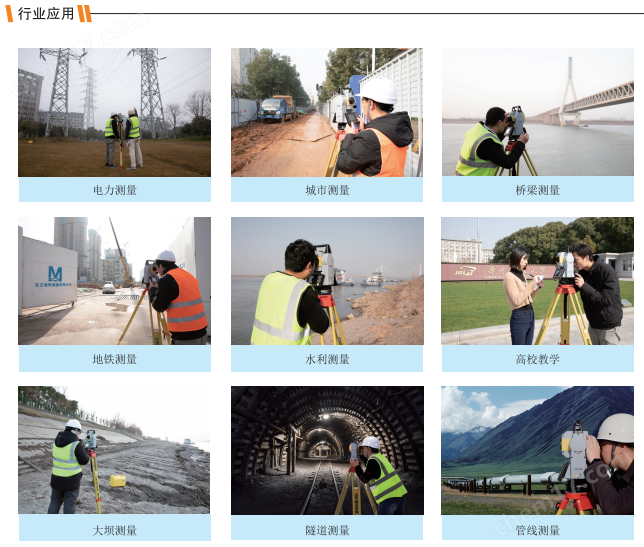

豐富的產品應用

全站儀放樣

放樣點的數據可以來自人工現場輸入，也可以來自儀器內存，數據可以通過文件上傳并保存在儀器內存。三維放樣的放樣元素由測站數據和待放樣點坐標計算得到。

GEOMAX中緯全站儀自由設站

自由設站可以計算出測站三維坐標級水平度盤零方向，可以使用多達5個已知點作為后視點參與計算，同時支持盤左盤右雙面觀測，極大地提高了準確性。

測量&定向

使用該程序可以完成碎步坐標的采集以及角度距離等原始數據的存儲，可以使用多達5個已知點進行定向。

參考線/弧

利用參考線進行點的放樣和檢核。根據已定義的參考線計算目標點的正交放樣元素，參考線可以按需要進行平移及旋轉。

對邊測量

對邊測量程序用來測釘兩點間的距離、坡度、方位角及高差。所測對邊可以是連續的折線和源于一個中心點的射線。在測量過程中，最后兩點可以及時進行對邊檢查。

面積（3D）&體積測量

使用這個程序，可以實時測算目標點之間連線所包圍的二維平面面積和三維表面積以及體積。目標點的點數沒有限制，參與計算的點可以實時測得，可以存入內存中選取，也可以從鍵盤中人工輸入。

道路放樣

輸入方式靈活漸變，既可以在全站儀上人工輸入，也可以通過軟件將編輯好的數據上傳到儀器；平面定線數據既可以輸入交點信息，也可以輸入主點信息；解決各種復雜線型，也可以計算包括立交匝道在內的各種復雜線型的中邊樁坐標。

隱蔽點測量

隱蔽點測量主要用于測量那些無法直立棱鏡進行測量的點，測繪儀器測量前先配置桿的長度和棱鏡間距，隱蔽點測量桿可以在任意角度放置在隱蔽點上，測量完成后程序可以計算出隱蔽點坐標。

建筑軸線放樣

建筑軸線是建筑物場地布局的依據，可以根據建筑場地點位相對所選軸線的位置進行放樣。放樣過程中，有圖形顯示儀器、棱鏡、以及放樣點相對于軸線的位置關系。

COGO程序

利用COGO程序可以實現多種幾何計算功能，包括：正算、反算、角-角交會、角-距離交會、距離-距離交會、線-線交點、垂足計算、延長線計算等。計算出來的點坐標可以存儲并用于放樣。

多測回測角與平差計算

多測回測角為用戶提供了測回和方向設置，更有力的支持用戶不同測量工作的需求。同時配合平差計算程序，可完成導線的相關計算和平差。

懸高測量

懸高測量主要用于測釘建筑物的凈空高以及電力線高度等，可以通過先測量放置于目標點正下方的基點再瞄準目標點的方法計算得到。

中緯全站儀快速一覽表：
