Trimble天寶三維激光掃描儀

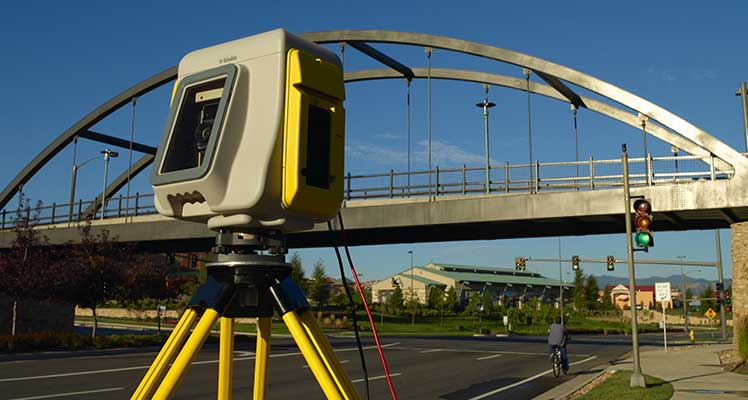

Trimble GX高精度三維掃描儀
空間成像全面解決方案,工作流程無縫易用
- 系統指標激光類型.................................................脈沖532nm,綠色類別:IEC 60825-1–Class 3R類,21CFR §1041.10: 2類視場............................................360° x 60° 連續單點掃描光學..............................................優秀的掃描光學系統數據傳送.................................................USB連接外接設備數字影像...............................實時一體化彩色攝象機,5 5x光學變焦狀態指示器...................................系統就緒,激光打開,端口狀態物理指標伺服驅動3D激光掃描儀.........................................................尺寸:323D x 343W x404Hmm重量: 13 0 kg; 功耗: <100W電源.....................................................超級便攜,AC90–240V, 50–60Hz; DC 24 V 額定尺寸: 169 D x 65 W x 37 5 H mm; 重量: 0 7 kg儀器箱:堅固便攜,帶滾軸; 尺寸: 645 D x 490 W x 435 H mm; 重量: 14 2 kg環境指標工作溫度: 0 °C ~ 40 °C存儲溫度: –20 °C ~ 50 °C光線:可在各種光線下作業防水防塵:IP53 (I E C );沖擊:IEC 60721-3-2: 2M2 (掃描儀)2M3(掃描儀放在儀器箱中)運輸符合濕度指標:非冷凝大氣標準配件:可拖拉儀器箱; AC電纜的超便攜式供電電源; Trimble三腳基座;連接掃描儀和數據采集器的以太網電纜;50個可粘貼式平面目標; Trimble 3D掃描儀外業軟件安裝組件可選附件:Trimble? Tablet;用于有線連接的TSC2特殊延伸帽; PocketScape 外業軟件,Trimble 3D 掃描儀背包;汽車電池電纜套件,覘標套件 (平面形、球形),電池,無線單元性能指標測程(一般,標準晴朗天氣)350m,對于90%反射表面(使用OverScan)200m4,對于35%反射表面155m,對于18%反射表面掃描速度...........................................................最高達5000點/秒標準偏差5............................................................... 1.4mm @ ≤50 m: 2.5 mm @100m3.6 mm @ 150 m: 6.5 mm@200m單點精度.........................................................位置 = 12 mm @100m距離 = 7 mm @ 100m水平角 = 12": 豎直角 = 14"目標捕獲.............................................標準偏差 <1 mm (Trimble 目標物)建摸的表面精度.............................................± 2 mm(取決于建摸方法)系統誤差 (補償以后)...........................................................~ 6mm結合標準的不確定因素.........................................6.7mm@50m; 7.2mm@100m;8.5mm @150m; 11.7mm @200m亮度分辨率......................................................................8位整平:三角基座的圓水準管: 8';雙軸補償器(用戶可選);分辨率0 3",工作范圍 ±14';實時自動整平補償數據完好性........................................................周期性零指數標定; 實時溫度補償掃描增強 ............................ 大氣改正(用戶可定義),用戶可定義多測值平均;自動調焦:用戶控制或自動應用掃描分辨率.....................................................光斑尺寸 3 mm @ 50 m自動調焦的光斑尺寸...................................... 0.3 mm @ 5 m; 0.9 mm @ 15 m; 1.5 mm @ 25 m點間距:降低到3.2 mm @ 100 m (可用1.6 mm豎直= 18 點/cm2)掃描行(水平):200,000點;掃描行(豎直):65,536點
