智能打樁機引導系統
樁機智能引導系統
ntelligent Guide System of Pile Driver
IG300-PD
一、系統原理
IG300-PD應用高精度RTK差分基站和GNSS雙天線移動站的衛星測向定位原理,
實現打樁機的智能引導,獨創的手機APP將工程所需打樁點位顯示并引導,無需人工放
樣,直接衛星引導打樁,大數據實時統計打樁數據,便于管理。

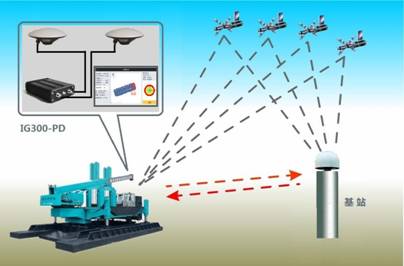

打樁機智能引導系統原理
二、優勢比較
打樁機作業主要對比內容 | 傳統樁機 | 采用樁機智能引導系統的樁機 |
樁點放樣: | 人工角樁測算,拉皮尺架設經緯儀 | 按照電子圖APP軟件自動顯示每個樁點 |
放樣工具: | 經緯儀、皮尺 | CAD工程圖導入樁點 |
定位精度: | 5-10CM | 1-2CM |
操作便捷性: | 操作手看不到樁點位置,聽測量員的 人工指令施工,憑借個人經驗施工 | 衛星精確定位,駕駛員看屏幕打樁,“傻瓜 式”操作,精準定位 |
誤操作提示: | 人工觀測提醒 | 智能化報警提示,超過規定誤差自動報警 |
受影響因素: | 刮風下雨、人員疲勞 | 24小時全天候施工 |
人工成本: | 5人1組,1天25套樁 | 4人1組,1天30套樁 |
三、系統組成
IG300-PD整套系統由SS300雙天線定位定向接收機、GNSS接收天線、MS600基站接收機、無線電臺(基站模式用)安卓平板(或安卓手機)、控制顯示終端APP等構成。

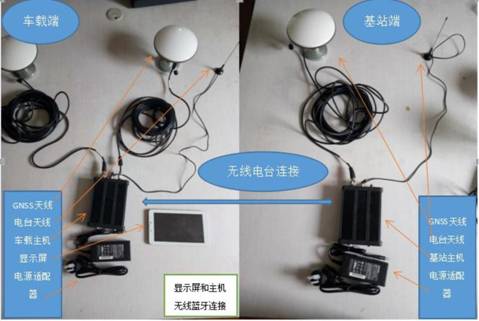

高精度樁機智能引導系統組成圖
四、操作步驟
1、前期數據準備
從項目部獲取基準點坐標數據和打樁區域CAD設計圖(或者樁位點坐標);
2、架設基站
使用MS600選擇固定點或隨機點架設基站;
3、安裝調試
IG300主機和安卓平板安裝在駕駛室內,通過天線電纜連接外部天線。藍牙連接顯示屏;
?、?打樁操作
駕駛員依據顯示器上的樁點標記,獨立完成打樁;
?、?統計數據
系統自動記錄每根樁的樁位偏差及時長信息,方便統計監管;

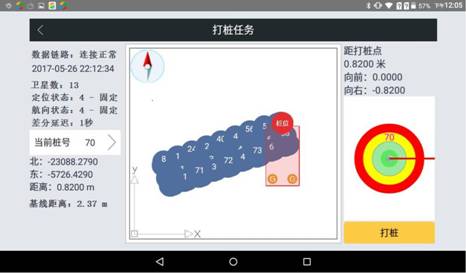

軟件顯示界面圖
五、實際應用案例
以在靜力壓樁機的應用為例,在過去人們憑借經緯儀、全站儀及RTK等技術手段進行“人工”或“半人工”打樁定點,目前市面上的靜力壓樁機都是采用回轉機構構成的步履式行走,縱移和橫移完全破壞了之前的標記點,施工人員很難找到原來的標記點來定位,同時樁機到位后復測點位基本無法實現。之前采用經緯儀加鋼尺的組合進行定點放樣,這種方式前期運算量大,后期放樣施工繁瑣,工作效率低,強度大。在某型靜力壓樁機安裝了IG300-PD高精度北斗/GPS高精度樁機智能定位引導系統之后,不再需要用觀測標記點來定位,系統通過實時獲取和解算方位信息,引導操作手實施可靠的精準定位,大大提高了打樁效率,原來5人組一天能打25根樁,現在4個人一天可打30根樁,不論晚上或者天陰下雨都可以不間斷打樁。
智能引導系統安裝于吳中路樁機施工地
六、總結
樁基礎施工的未來一定是數字化,我們相信北斗智能打樁引導系統,會越來越受到打樁機施工人員的喜愛,操作簡單、傻瓜式的操作,自動引導和定位,將會成為主流。
南京環球測繪儀器有限公司
地 址:南京市鼓樓區建寧路61號中央金地1棟401室
郵 編:210000
電 話:025-83708787
E-mail:2547802335@qq.com
